一勝百618HH基本介紹
618HH為真空熔煉之鉻-鎳-鉬合金鋼，出廠前已經過淬硬及回火處理

一勝百618HH的化學成分%

元素	C	Si	Mn	Cr	Ni	Mo	S
化學成分%	0.37	0.3	1.4	2.0	1.0	0.2	0.008

一勝百618HH特性
1.良好的拋光性幾光蝕刻花性能

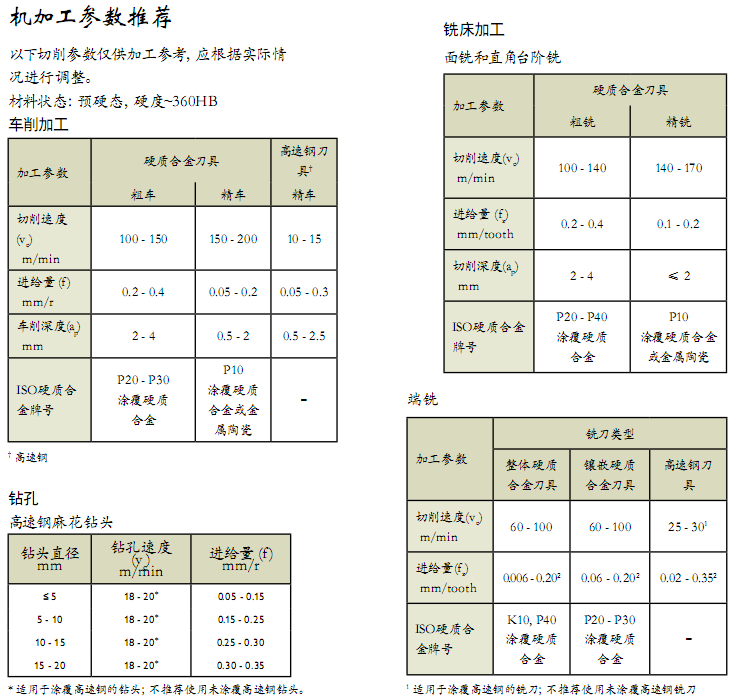

2·加工性能良好
3·高純凈優良的均一性
4·耐磨性更好，模具壽命更長

一勝百618HH優點
618HH為真空熔煉之鉻-鎳-鉬合金鋼，出廠前已經過淬硬及回火處理，具備下列各項優點：
1·無淬裂和熱處理變形的風險
2·無需熱處理費用
3·縮短模具制作周期
4·降低模具所需成本（例：無需矯正變形）
5·模具易于修正

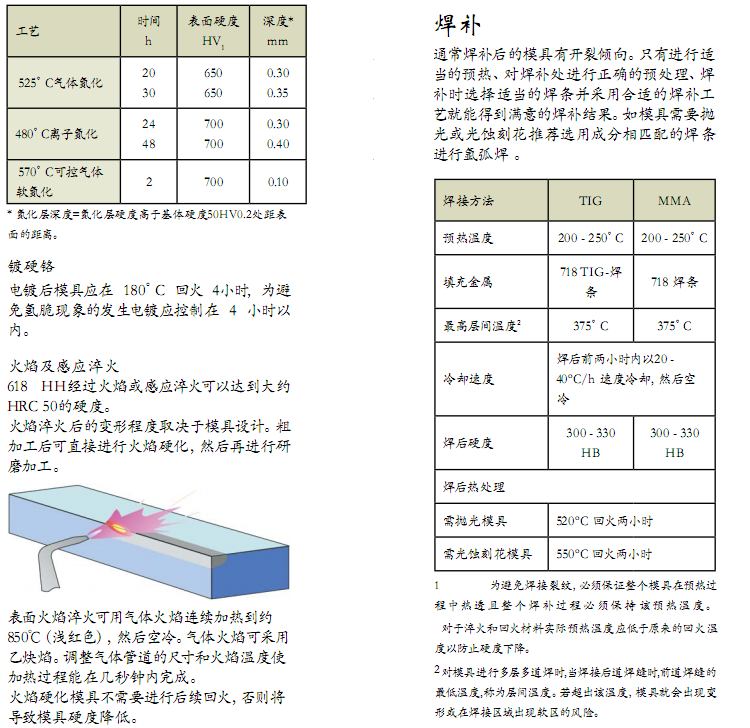

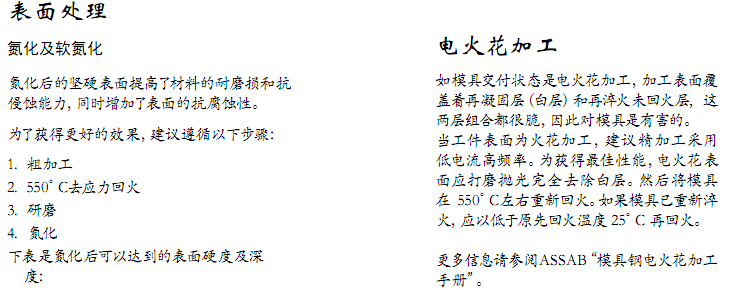

6·可施以氮化及火焰硬化處理，以增進模具的邊面硬度及耐磨性

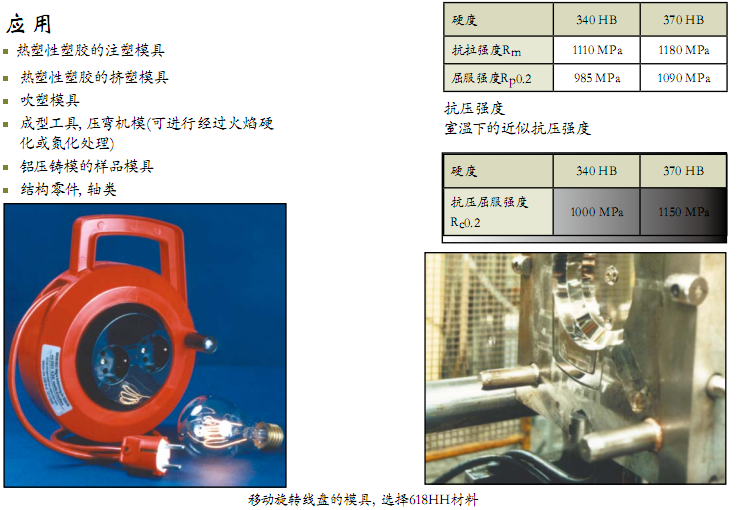

一勝百618HH用途
1·大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具。
2·由于硬度高，可用于塑膠模具中只滑塊
3·熱塑性塑膠的擠壓模具
4·吹塑模具
5·成型工具
6·結構零件

一勝百618HH物理性質
淬硬及回火至340HB硬度時，在室溫及稍高溫度時的物理性質。

溫度	20	400	600
密度 kg/m3	7800	7750	7700
熱膨脹系數 20℃起每1/℃	-	12.7×10-6	13.6×10-6
熱傳導系數 W/m℃	29.0	29.5	31.0
系數 N/mm2	205,000	200,000	185,000
比熱 J/Kg℃	460	-	-

一勝百618HH抗拉強度

近似數值。試片由直徑25.4毫米圓鋼取材。硬度340HB
測試溫度	20℃	200℃	400℃
抗拉強度Rm N/mm2	1110	1045	870
屈服強度Rp0.2 N/mm2	985	920	775
斷面收縮率Z %	50	53	54
延伸率 ％	13	14	16

一勝百618HH沖擊強度

近似數值。試片由直徑25.4毫米圓鋼取材。硬度340HB
測試溫度	20℃	200℃	400℃
KU Joule(焦耳)	20	32	42

質量/安全認證︰ 提供原鋼廠材料品質保證書，確保品質 出廠狀態︰ HB330-370
